項目概況

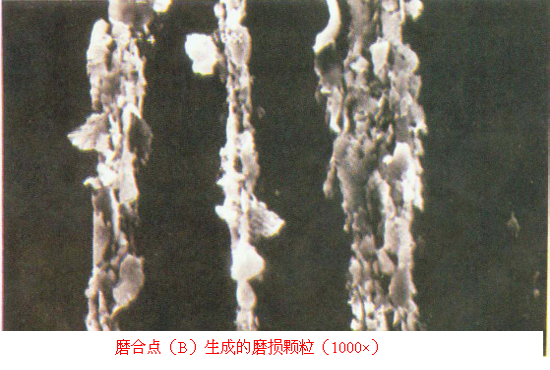

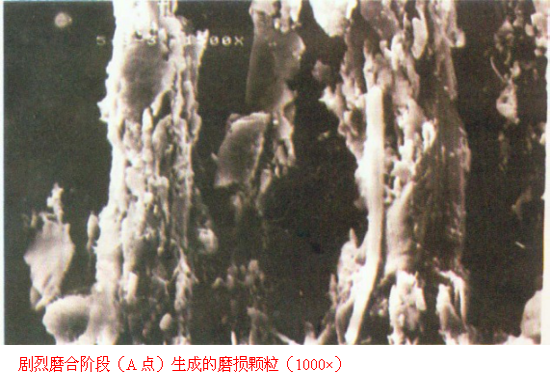

如下圖所示為Z12V-190B柴油機(jī)磨合階段的直讀鐵譜磨損趨勢曲線，工廠原來規(guī)定磨合時間是330min，直讀鐵譜結(jié)果表明，至B時，磨合已基本結(jié)束，磨損顆粒觀察也表明，運(yùn)轉(zhuǎn)180min油樣中主要是正常磨損顆粒了。

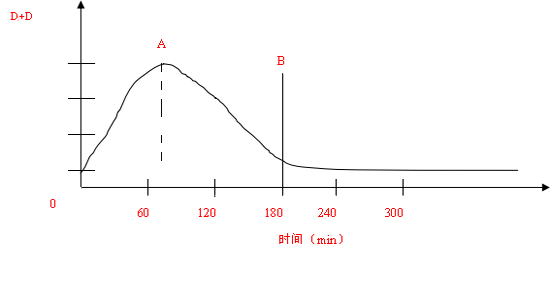

Z12V190B柴油機(jī)磨合期的直讀鐵譜磨損趨勢曲線
定量分析
在本案中有一臺1200T/H的卸料機(jī)，我們對卸料機(jī)的減速機(jī)進(jìn)行了光譜和鐵譜分析，它是采用強(qiáng)制潤滑的減速機(jī)，2002年1月19日對該減速箱油樣分析時發(fā)現(xiàn)光譜數(shù)據(jù)分析顯示鐵元素的濃度達(dá)到1432.50ppm，直讀鐵譜數(shù)據(jù)分析DL=21360，DS=7280，磨損嚴(yán)重度指數(shù)Is達(dá)到驚人的40325.12×104，以上數(shù)據(jù)可以通過（表1、2）看出減速箱的磨損狀態(tài)的變化。
磨損趨勢圖可以直觀地反映機(jī)器在運(yùn)行過程中磨粒濃度的變化便于分析其磨損狀態(tài)及磨損發(fā)展趨勢，從曲線的變化趨勢可以看出02.01.19分析結(jié)果較上次發(fā)生明顯變化（圖1、2）。它的變化反映了減速機(jī)的異常磨損狀況的變化，根據(jù)以上定量的數(shù)據(jù)分析，我們不難發(fā)現(xiàn)減速機(jī)存在較嚴(yán)重的異常磨損。
表1 卸料機(jī)橫行海側(cè)減速機(jī)油樣光譜分析結(jié)果 單位：ppm
分析日期 99.11.28 00.10.10 02.01.19 02.04.17 02.10.18
Fe 145.95 162.16 1432.50 113.94 92.71
Cu 6.26 6.49 8.39 6.28 4.20
Mn 1.53 2.12 1.45 1.27 1.05
Pb 0.41 0.42 5.81 1.92 2.59
Al 2.77 9.81 17.89 0.31 0.13

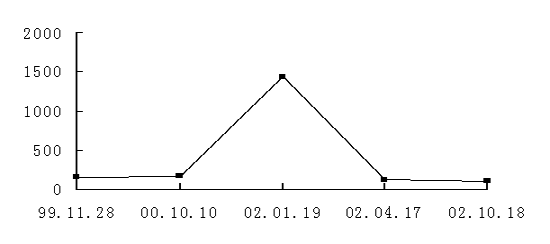

圖1 鐵元素濃度趨勢曲線

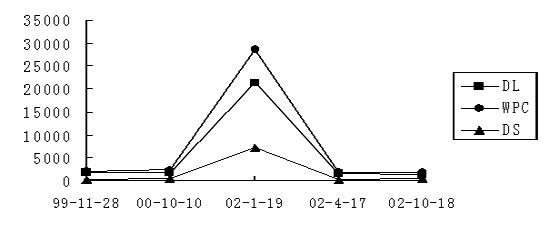

圖2 磨粒濃度趨勢曲線
定性分析
我們進(jìn)一步對油樣作定性分析，應(yīng)用鐵譜儀制作了譜片，在譜片上可以觀察到有鐵磁性磨粒存在，磨粒多數(shù)是層狀磨粒和疲勞剝落磨粒(如圖所示)，層狀磨粒尺寸在80×30微米左右，磨粒大多數(shù)呈藍(lán)紫色，且最大尺寸150微米以上，有的齒輪表面疲勞磨損剝落的產(chǎn)物，它具有光滑的表面和隨機(jī)曲折的輪廓。在顯示開裂的過程中，這類磨粒的最大尺寸可達(dá)100微米以上。通常情況下受拉伸應(yīng)力較大的摩擦副表面，如齒輪的輪齒容易產(chǎn)生片狀疲勞剝離磨粒。

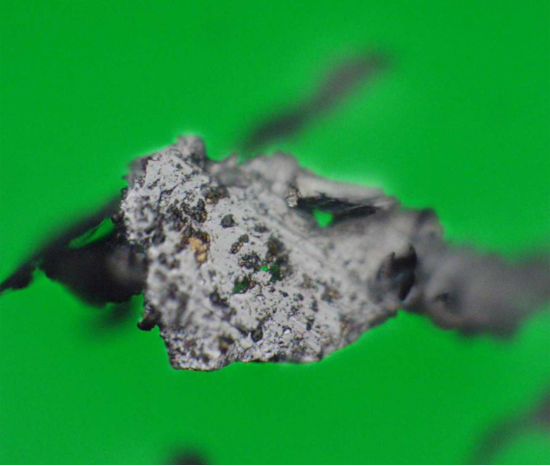

圖3 疲勞剝落磨粒

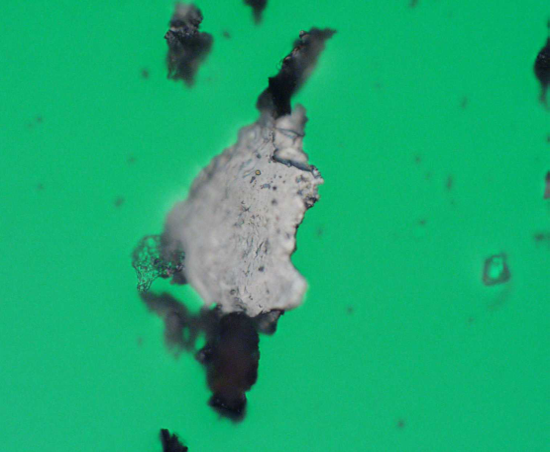

圖4 疲勞剝落磨粒
檢測結(jié)論
提出警告，建議清洗系統(tǒng)，檢修時注意檢查齒輪的磨損狀況。
由于該設(shè)備當(dāng)時的工作任務(wù)相對緊，現(xiàn)場無法停機(jī)處理，所以只有更換新油來維持，在此我們進(jìn)行一系列的跟蹤，在年修中對減速機(jī)進(jìn)行拆檢，發(fā)現(xiàn)齒輪表面有嚴(yán)重的點蝕現(xiàn)象，更換了齒輪箱。
在這之后，4月17日，我們對該油樣進(jìn)行分析，油樣中存在大量的鐵磁性磨粒，其中層狀磨粒數(shù)量較多，磨損率略高，但光、鐵譜數(shù)據(jù)明顯減少，在譜片上可見到正常滑動磨損磨粒與其它的較大磨粒共存。這些較大的磨粒是表面光滑化的過程中被破碎的磨削波紋和其它各種表面凸起所形成的碎片，是些正常滑動磨損磨粒，表明該設(shè)備正處在磨合期，通過10月18日再次分析，齒輪箱目前正常的運(yùn)行，證實了我們的診斷結(jié)果，同時也避免了減速機(jī)齒輪等的失效而導(dǎo)致更大的故障，直接影響正常的生產(chǎn)。
亞泰光電，集研發(fā)、生產(chǎn)、銷售于一體的國家級高新技術(shù)企業(yè)，屬珠三角規(guī)劃綱要和省現(xiàn)代產(chǎn)業(yè)體系重點發(fā)展行業(yè)，國內(nèi)知名工業(yè)內(nèi)窺鏡品牌和油品分析儀生產(chǎn)廠家，自主研發(fā)產(chǎn)品：工業(yè)視頻內(nèi)窺鏡、便攜式工業(yè)內(nèi)窺鏡、鐵譜分析儀、鐵量儀、快速油質(zhì)分析儀等在國內(nèi)處于領(lǐng)先水平，歡迎您的咨詢與洽談。0755-86656390!
最新資訊文章
