該公司坐落在風景秀麗的深圳西部前海灣某島上，項目總設計裝機容量為6×390MW，分兩期建設，其中一期裝機容量3×390MW。一直運用最新的管理理念、最新的管理手段；長期以來一直與我公司保持著良好的合作關系，是國內設備管理水平最高的火力電廠之一。由于電廠的特殊性，熱像監測一直以來是電廠的一個重點，早在多年前，該電位就從我公司購進多臺熱像儀，用于設備巡檢與故障監測，取得良好的效果。
紅外熱成像儀是利用現代高科技手段，對運行設備進行無接觸檢測的一種設備。使用紅外熱成像儀可以得到電氣設備、閥門、保溫、電動機、軸承以及處于探測器溫度范圍內的任何設備的熱像圖。發電廠應用紅外熱成像儀進行掃描的范圍主要包括鍋爐熱保溫部分、蒸汽管道、熱風道、除塵器煙道、輸煤皮帶、閥門、電動機控制中心、電氣控制盤、變壓器、升壓站設備、電路板、電纜接頭等。
廣前電力自采用熱像儀進行巡檢與故障監測以來，發現了大量設備缺陷，避免了許多設備事故的發生，減少損失上百萬。該儀器在狀態檢修工作中發揮的作用，是實現狀態檢修以來最明顯和最成功的。發現的設備缺陷類型主要有：高壓設備接頭發熱、變壓器箱體渦流損耗、鍋爐汽機方面的問題、閥門保溫、高壓電機引線發熱、端子排端子發熱、電路板發熱、電纜鼻子發熱等。另外熱成像儀的應用，解決了高壓絕緣子的檢零、避雷器在線檢測、開關內部觸頭的間接檢測等問題。下面舉幾個典型的應用實例。
1 鍋爐方面的應用
一期5號爐投產以來，5B上軸承漏灰、漏熱嚴重。13年6月，5號爐臨修前，使用紅外熱成像儀從多個角度檢查漏風情況并做詳細記錄，找到了確切的漏點，臨修后上軸承溫度由80℃下降到47℃，解決了存在幾年的遺留問題。
2 高壓電機引線方面的應用
采用紅外熱成像儀對電機接線盒外三相電纜和接線盒溫度進行定期檢測后，把電機接頭過熱事故減少到了最低程度。如1號爐甲排電機接線盒外電纜溫度達到130℃以上，由于及時發現，及時停電檢修，避免了一次重大事故。

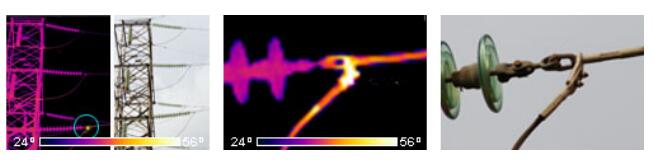

3 高壓設備電氣接頭方面的應用
定期用紅外熱成像儀檢測所有高壓電氣設備，可及時發現并消除設備隱患，避免異常事故的發生，為開關實行狀態檢修提供有力的依據。
4 端子排、電路板方面的應用
定期用紅外熱成像儀檢查端子排、電路板，可及時發現隱患，避免因端子排端子過熱引起跳閘事故和很多重要電路板的損壞及設備的跳閘。
5 變壓器方面的應用
使用紅外熱成像儀發現了變壓器上下節油箱的部分連接螺栓發熱的缺陷，個別螺栓溫度已經達到120℃以上，嚴重威脅了變壓器的安全運行。而因漏磁通產生的渦流損耗，引起的螺栓發熱缺陷平時是很難發現的。

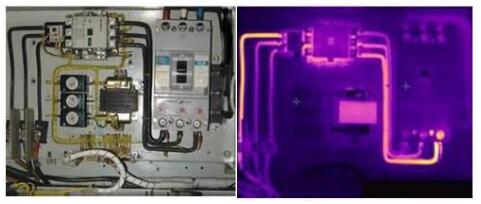

6 低壓電氣設備方面的應用
發現了大量的低壓電氣設備接頭過熱、母排接頭過熱、刀閘過熱、保險口過熱、接地線過熱等缺陷。如發現400 V一接地螺栓嚴重過熱(130℃)，原因是接地扁鐵未正確連接在地網上。而這樣的缺陷平時很難發現，也容易造成人身傷害。
7 電纜接頭方面的應用
對電纜中間接頭進行編號，定期用紅外熱成像儀進行監測和分析，把電纜接頭隱患消滅在萌芽狀態，因而再也沒有發生過電纜中間接頭過熱事故。
8 保溫方面的應用
用遠紅外熱成像技術完全可以檢查出大面積保溫的薄弱環節 ，大修時可以只拆除保溫薄弱的地方，既解決了問題，也節省了大量費用。
9 閥門內漏方面的應用
只要管道內介質與環境溫度存在一定的差值， 通過紅外熱成像儀能對閥門進行紅外檢測和分析，確認內漏的閥門及內漏的程度。但由于閥門、管道有保溫、鐵皮，給分析內漏的程度和原因帶來了一定的困難。如果閥門、管道上沒有保溫，內漏的閥門就容易判斷出來。特別是很多管子的閥門接到總管很難確定哪個閥門泄露時，使用紅外熱成像儀能很快查出泄露的閥門并加以更換，避免了工作的盲目性，節省了費用。
10 其它方面的應用
可在二極管、插件板、電機軸承、電纜中間接頭、發電機碳刷等方面應用。
